A frota: autocarregável e bomba de concreto

Betoneira autocarregável de 3,5 m³ por betonada, com balança eletrônica e 920 L de água a bordo, e bomba estacionária DHBT30 de 30 m³/h, sempre com operador nosso. A pintura "Construtora Balboa" é a da empresa de obras do Grupo Balboa, dona dos equipamentos.

Resposta do engenheiro em até 2 h úteis, seg–sáb, 7h às 18h.

O autocarregável trabalhando

A máquina pega a areia sozinha, mistura com a água e despeja o concreto. (9,7 MB)

Betoneira autocarregável com balança eletrônica

Uma máquina que faz o trabalho de pá carregadeira, balança, betoneira e caminhão: carrega, pesa, mistura, transporta e descarrega. São 3,5 m³ de concreto por betonada, com 920 L de água a bordo e tração 4×4 articulada. É o que permite dosar concreto com controle em qualquer lugar onde uma prancha chega.

  • Betoneira autocarregável com a caçamba hidráulica erguida na frente e o operador na cabine

    A máquina pega areia e brita com a própria pá.

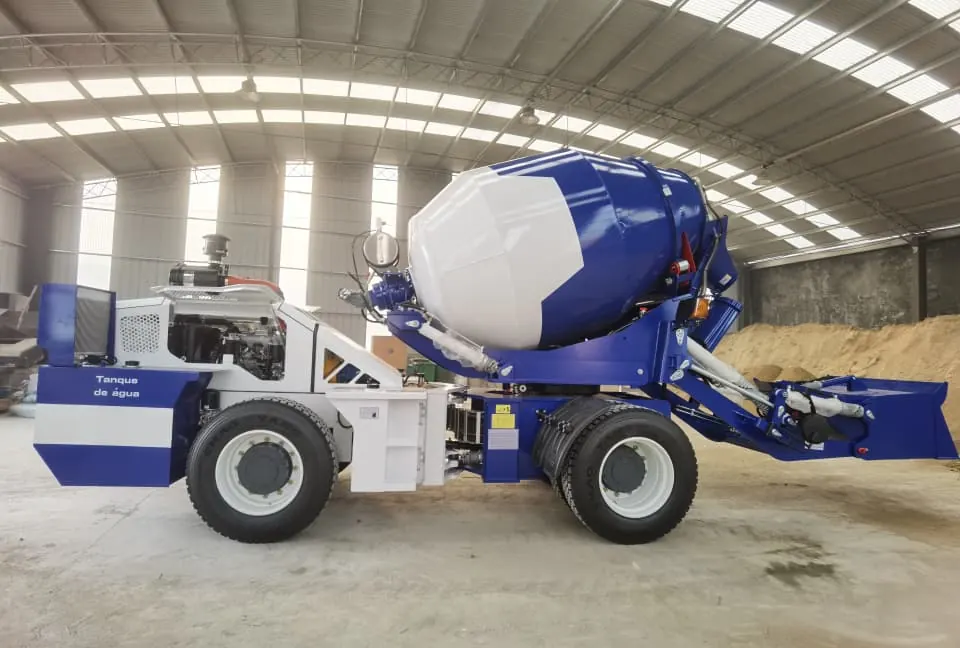

  • Betoneira autocarregável de perfil direito, tambor inclinado, caçamba erguida, monte de areia ao fundo

    Mistura o concreto e leva a água na mesma máquina.

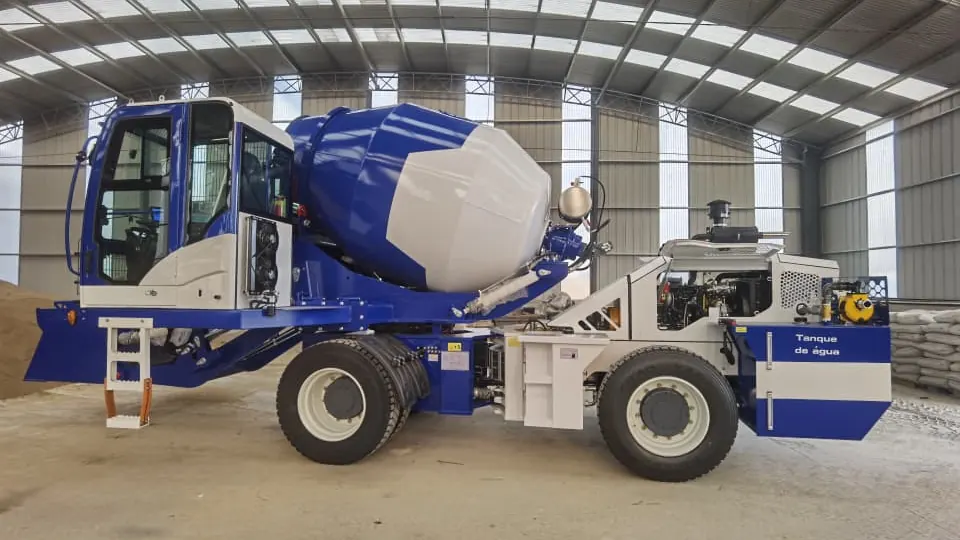

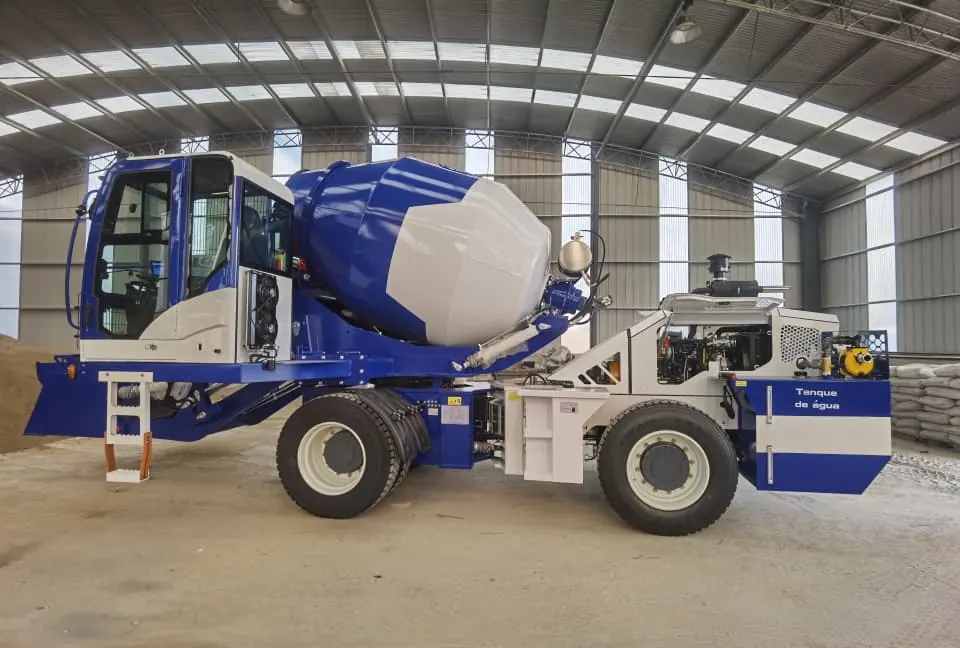

  • Betoneira autocarregável de perfil esquerdo, com cabine fechada, tambor e tanque de água

    Cabine fechada, com visão da pá e do tambor.

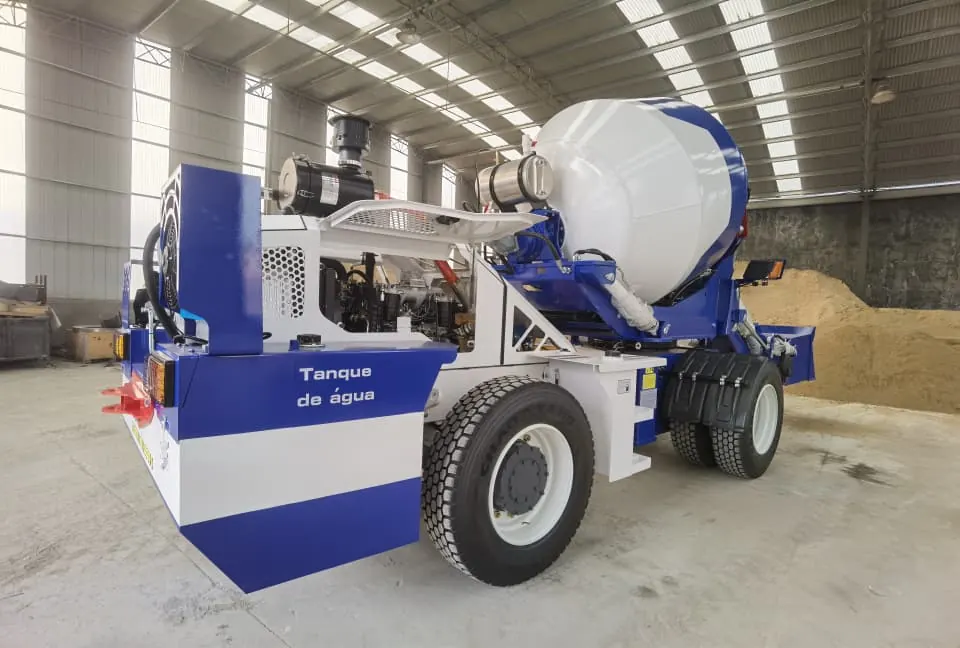

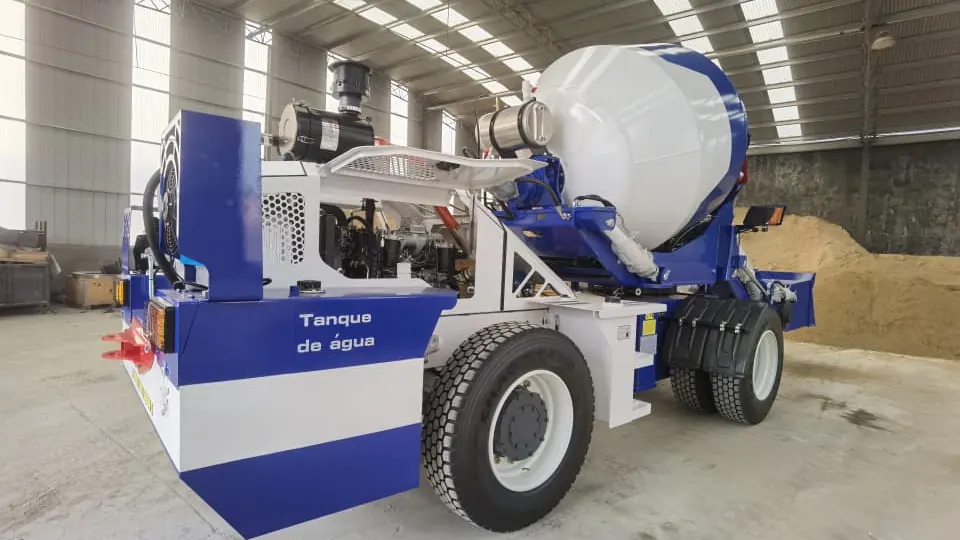

  • Traseira da betoneira autocarregável com tanque de água e compartimento do motor

    A água da mistura vai medida, no tanque da própria máquina.

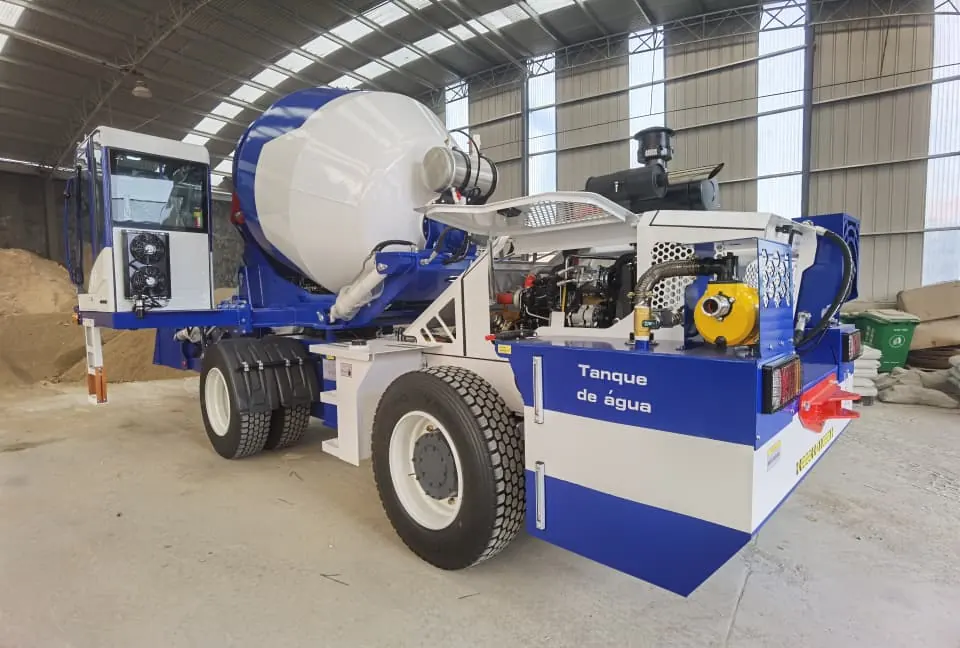

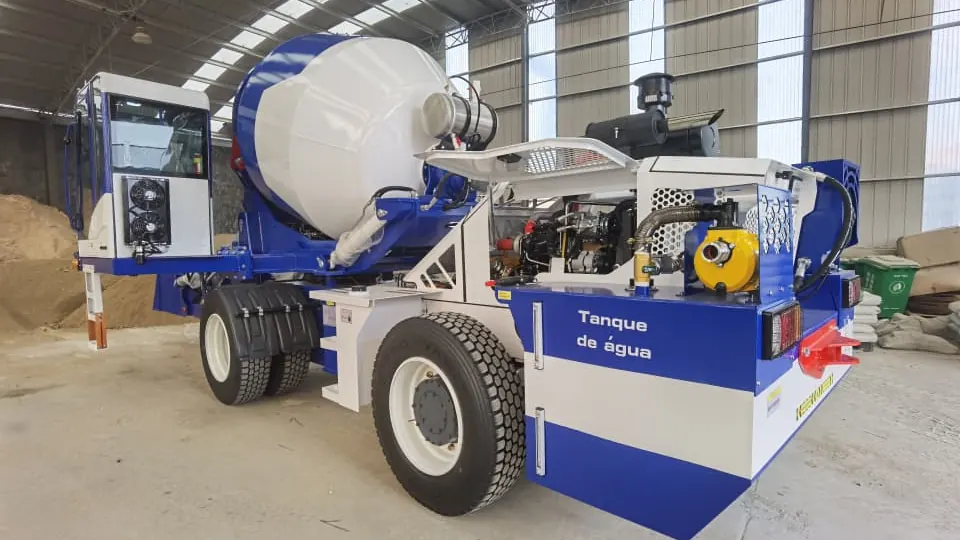

  • Betoneira autocarregável com a tampa do motor aberta, mostrando motor diesel e bomba de água amarela

    Motor e bomba de água fáceis de abrir para manutenção.

  • Betoneira autocarregável azul e branca "Construtora Balboa" no pátio, ao lado de galpão

    Pronta para viajar até a sua obra.

Ficha técnica

Produção de concreto
3,5 m³ por betonada
Capacidade geométrica do tambor
4.740 L
Rotação do tambor
18 a 21 rpm
Tambor
Cone duplo, com hélice de mistura em espiral dupla e fundo convexo; acionamento hidráulico em circuito fechado, com rotação independente da rotação do motor diesel; descarga por inversão do giro
Giro e elevação do tambor
Gira 270° junto com a cabine; descarga a mais de 2,0 m de altura nos quatro lados da máquina; elevação de 16° para facilitar a descarga
Pá de carga (autocarregamento)
600 L; cerca de 6 pás para encher o tambor
Pesagem eletrônica
Células de carga no tambor, com leitura no visor da cabine; imprime o registro da pesagem
Tanque de água
920 L (dois tanques de aço de 460 L), com bomba de água autoescorvante de acionamento hidráulico
Lavagem
Bomba de lavagem de alta pressão
Motor
Yuchai YCD4J22T-115, diesel, 4 cilindros em linha, turboalimentado com intercooler, refrigerado a água; 85 kW (116 cv) a 2.400 rpm
Torque máximo do motor
390 N·m (até 1.900 rpm)
Tração e direção
4×4 com transmissão hidrostática; direção articulada
Câmbio
4 marchas à frente e 4 à ré
Velocidade máxima
30 km/h
Rampa máxima
30° (40 % com carga total)
Raio de giro mínimo
5.300 mm
Vão livre do solo
380 mm
Entre-eixos
2.640 mm
Freios
A disco em banho de óleo nas 4 rodas; freio de estacionamento hidráulico
Pneus
Off-road industriais 16/70-20, 14 lonas
Cabine
Fechada, com proteção ROPS/FOPS, ar-condicionado e assento com suspensão; câmera de ré/sem ponto cego
Dimensões (C × L × A)
7.600 × 2.800 × 4.180 mm
Peso em ordem de marcha
8.300 kg
Tanque de combustível
120 L
Sistema hidráulico
120 L
Emissões
Euro II

Dados do fabricante.

  • Sempre com operador próprio.
  • Deslocamento até a obra em prancha licenciada quando a distância ou a estrada exigir.

Bomba estacionária DHBT30

Recebe o concreto na moega e lança pela tubulação até a peça: 30 m³/h, pressão de até 12 MPa e agregado de até 30 mm. Trabalha com o nosso autocarregável ou com caminhão betoneira de usina parceira.

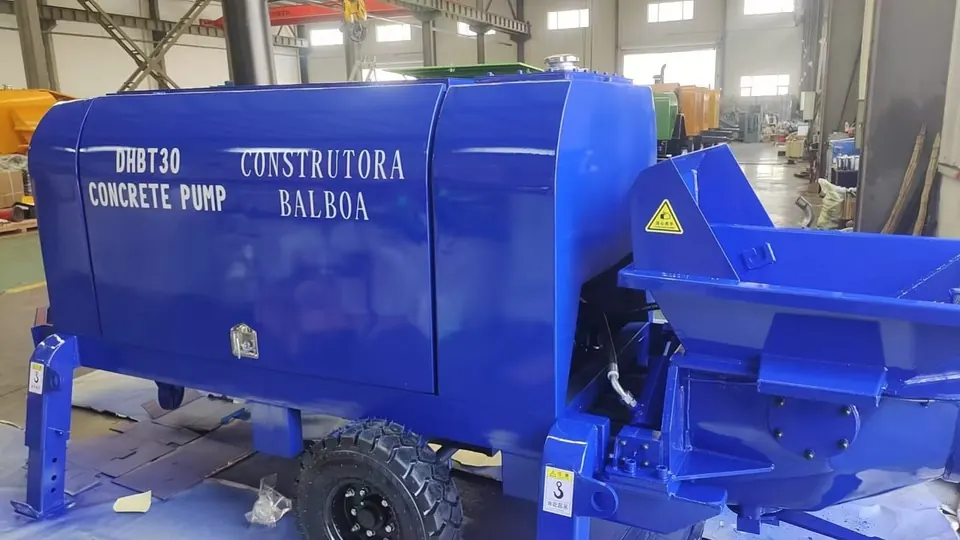

  • Bomba de concreto estacionária DHBT30 azul, com a moega de alimentação à direita, dentro de galpão

    Aqui entra o concreto que a bomba empurra pela tubulação.

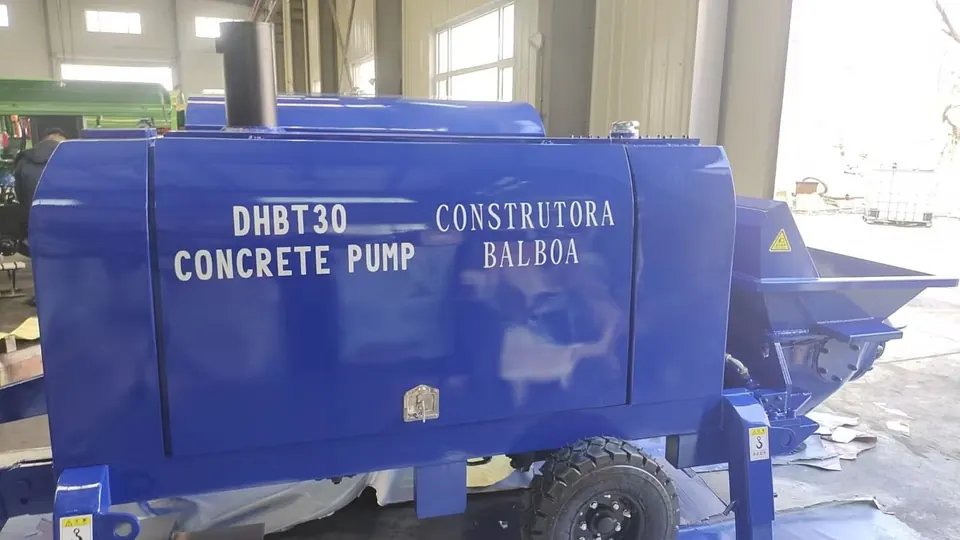

  • Bomba de concreto estacionária DHBT30 azul, vista lateral do compartimento do motor

    Motor e painel de comando da bomba.

Ficha técnica

Modelo
DHBT30, bomba de concreto estacionária, rebocável, a diesel
Vazão
30 m³/h
Pressão máxima de bombeamento
12 MPa
Ciclos de bombeamento
Até 28 por minuto
Válvula de distribuição
Tubo S
Cilindro de concreto
Ø 180 × 600 mm
Cilindro hidráulico principal
Ø 90 × 600 mm
Diâmetro de saída
Ø 180 mm
Altura de alimentação (cocho)
1.000 mm
Agregado máximo
30 mm
Motor
Diesel, 55 kW (75 cv), 1.800 rpm
Sistema hidráulico
Circuito aberto, 28 MPa; tanque de óleo de 150 L
Tubulação que acompanha
50 m
Dimensões (C × L × A)
4.000 × 1.700 × 1.800 mm
Peso
2.400 kg
Deslocamento
Rebocável, até 8 km/h

Dados do fabricante.

  • Sempre com operador de bomba e apoio na tubulação, nossos.
  • O caminho da tubulação até a peça e o abatimento do concreto para bombeamento são definidos na proposta.
  • Vai para a obra rebocada ou em prancha, conforme a distância.

Antes de cada mobilização

  • Revisão preventiva do equipamento (hidráulico, balança, tambor, motor) com checklist assinado.
  • Kit de peças de desgaste e ferramentas a bordo.
  • Prancha licenciada e transporte conforme o CTB e as normas do CONTRAN.
  • Operador com controle de jornada eletrônico.

Em obra

A mesma frota, trabalhando: carga dos agregados com a própria pá, descarga no cocho da bomba e concretagem de laje, em vídeos e fotos reais.
